YAG
產品描述：釔鋁石榴石(YAG)晶體屬立方晶系，各向同性，具有優異的光學、熱力學性能。
釔鋁石榴石(YAG)晶體屬立方晶系，各向同性，具有優異的光學、熱力學性能。其機械性能和化學穩定性與藍寶石晶體接近，而無藍寶石晶體的雙折射效應；純YAG晶體在0.25~5um區域具有較高透過率，在2-3um無任何吸收，而玻璃在此區域有強烈的H2O吸收帶。因此，無摻雜純YAG晶體是一種用于紫外和紅外光學設備的新型基片和窗口材料，同時YAG晶體優良的物化性能和光學性能使其成為高溫和高能物理環境中具有重要應用的光學晶體材料。
技術指標
晶向 | [111]或[100],偏差5℃以內 |
尺寸 | 按客戶要求提供 |
波前畸變 | ≤0.125l/25mm |
尺寸公差 | 直徑：±0.05mm；厚度：±0.1mm |
柱面加工 | 精磨或拋光 |
端面平行度 | ≤202 |
端面平面度 | l/10 |
表面質量 | 10-5(MIL-O-13830A) |
倒邊 | 0.15±0.05mm |
增透膜反射率 | ≤0.2%@特定波長 |
光學特性
折射率 | 1.8197@1064mm |
透光波段范圍 | 250-5000nm |
抗光損傷閾值 | ≥15Jcm-2@1064nm |
物化性能
晶體結構 | 立方晶系 |
晶格常數 | 12.01? |
熔點 | 1970℃ |
莫氏硬度 | 8.5 |
密度 | 4.55±0.04g/cm3 |
比熱 | 0.59J/g?cm-3@0-20℃ |
彈性模量 | 310GPa |
楊氏模量 | 3.17x104kg/mm2 |
泊松比 | 0.3 |
抗張強度 | 0.13-0.26GPa |
熱脹系數 | [111]方向：7.8x10-6/℃@0-250℃ [110]方向：7.7x10-6/℃@0-250℃ [100]方向：8.2x10-6/℃@0-250℃ |
熱導率 | 14W/m/K@20℃ 10.5W/m/K@100℃ |
熱光系數 | dn/dt = 7.3x10-6/℃ |
抗熱沖擊力 | 800W/m |
溶解度 | 不溶于水，微溶于酸 |

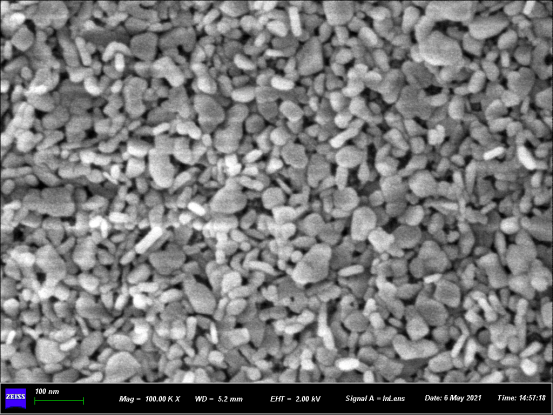

電子顯微鏡圖
